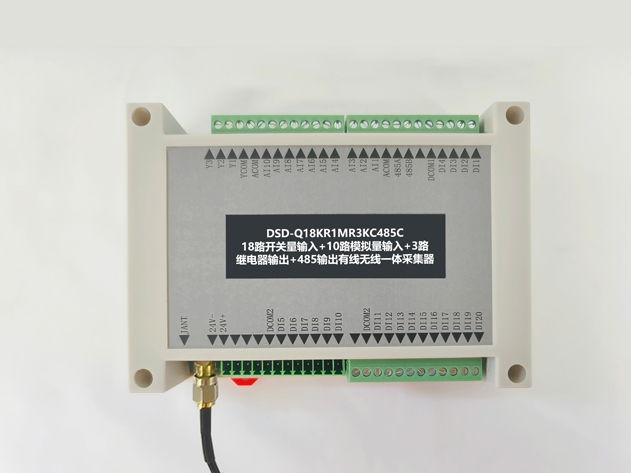

產品名稱	PLC無線傳輸模塊 18路開關量輸入+10路模擬量輸入+3路繼電器輸出+485輸出有線無線一體采集器
產品型號	DSD-Q18KR10MR3KC485C
品牌	帝世達/DSDA
尺寸	145*90*40mm

產品詳細介紹

山上水池、高位水塔水位超遠距離無線傳輸及水泵自動控制系統

符合MODBUS RTU協議，支持組態(tài)軟件無線組網 、溫度壓力流量無線測量，無線傳輸距離方圓3公里！

產品優(yōu)點：

◆ 不用插卡，沒有運行費用。適合于山頂水池、遠距離水塔、江河等水位監(jiān)測及水泵的自動控制；

◆ 超遠距離無線電傳輸。無線傳輸距離大于3-5公里，可以架設中繼器實現無障礙傳輸，距離可達到10公里以上；

◆ 山上水池附近沒有電源也能使用。配備太陽能供電系統，對于山上沒有動力電源的情況可以采用太陽能電源供電。

關 鍵 特 性

1、支持18路開關量輸入，支持有源接入3.3V-100V電壓，支持負電壓輸入；支持10路模擬量輸入，可以采集電壓0～10V或者電流信號0～20mA，支持過量程輸入。

訂貨時，確定好需要幾路輸入，由廠家設置好再出廠。

2、采用RS485通訊接口。內建看門狗電路，確保工作異常時能恢復。MOBUSRTU模式，默認地址5，波特率9600，8N1，支持訂貨指定；

支持無線信號回傳，特定ID特定頻點，回傳至遙控器顯示，同時支持無線信號的三路繼電器輸出。

3、電源及通訊接線：電源接入9～36VDC，通訊線需接485A485B兩根線。

開關量輸入接線：20路開關量接入DI1/DI2/DI3/DI4/DI5/DI6/DI7/DI8/DI9/DI10/DI11/DI12/DI13/DI14/DI15/DI16/DI17/DI18，開關地接入DCOM。

4、空曠環(huán)境距離可以做100米，300米，500米，3KM等，還可以做更遠的距離，可以在中間加上中繼器，確保接力賽式的傳輸，特別適用于隧道彎道、礦山井下。
